Qualification Lab

Photo Logo Qualification Lab by éolaneAfin d’accompagner de manière encore plus étroite, l’ensemble des projets de ses clients et futurs clients, éolane s'est doté d'un Laboratoire CEM et Radio, Qualification Lab by éolane. Cette percée technologique positionne éolane comme étant le seul EMS français capable de qualifier et d’améliorer efficacement les performances CEM et radio des développements. Accessible à tous, cette expertise R&D de pointe permet à éolane de compléter l’accompagnement global (de la conception jusqu’à la gestion de l’obsolescence des ensembles électroniques) de l’ensemble des demandes de ses donneurs d’ordres.





Site accrédité COFRAC - ISO 17025
Accréditation 1-6938 - Portée d'accréditation disponible sur www.cofrac.fr

Le 9 juin 2022, le Groupe éolane a reçu une accréditation COFRAC attestant que son laboratoire CEM et Radio « Qualification Lab by éolane » satisfait aux exigences de la norme NF EN ISO/IEC 17025 - 2017 et aux règles d’application du Cofrac pour les activités d’analyses et essais en :

  • Électricité / équipements électriques (Ou électroniques) divers
    • Essais de compatibilité électromagnétique en émission
    • Essais de compatibilité électromagnétique en immunité
  • Électronique, informatique et télécommunications / Equipements de télécommunications
    • Essais des équipements terminaux de télécommunication

Le respect, par le laboratoire, des exigences de la norme ISO/CEI 17025 signifie qu’il satisfait, à la fois, aux exigences en matière de compétence technique et de système de management qui sont nécessaires à la fourniture constante de résultats d'essais techniquement valide et qu’il garantit indépendance et confidentialité pour ses clients internes et externes. Les opérations de laboratoire et fonctionnent en accord avec les principes de l'ISO 9001.



Ce laboratoire de certification de haut-niveau, basé sur le site d'Angers de la Région CENTRE, est connecté à l’ensemble des sites de productions du groupe ainsi qu’à plusieurs autres laboratoires. éolane peut fournir cette offre sans lien avec la production et ce dans un délai inédit de seulement 3 semaines (contre 6 à 8 semaines pour les autres laboratoires). Un expert CEM est disponible afin d’accompagner le développement dans toutes les phases (de la RAO à la qualification) et de réduire au maximum les risques partiels et ciblés pour optimiser les délais et éviter les redesigns dus à la non-conformité.
Enfin le Qualification Lab d’éolane permet de réduire les coûts de conception de la production de masse, en testant l’amélioration de la conception.

  • Laboratoire interne : 2k€/jour
  • Intervention d’un expert : 1.2k€/jour

Services offerts

Photo outils de mesures

  • Une aide à la réglementation, une analyse de risque requise pour le marquage CE dans les directives Radio, CEM, BT ou Atex. Une approche internationale est compatible pour les Etats-Unis et le Canada
  • Des essais CEM, accrédités ISO17025, pour émission et immunité dans les secteurs automobile, militaire, aéronautique, ferroviaire, IoT, électrodomestique, médical, appareils de mesure...
  • Des tests radio, accrédités ISO17025, pour l'IoT : LoRa, Sigfox, BT, RFID, Wifi...
  • Des tests de sécurité électrique, principalement EN61010-1 pour les appareils de mesure et industriels, EN62368-1 pour les équipements audio/vidéo, de technologie de l'information et de la communication ainsi que EN60335-X pour les appareils électrodomestiques
  • Un contrôle annuel en ligne requis sur la production de masse pour la réglementation ECE R10 (automobile accrédités ISO17025
  • Un service rapide d'obsolescence : qualification de références alternatives par optimisation du plan de test et des tests internes

Equipement performant dernière génération

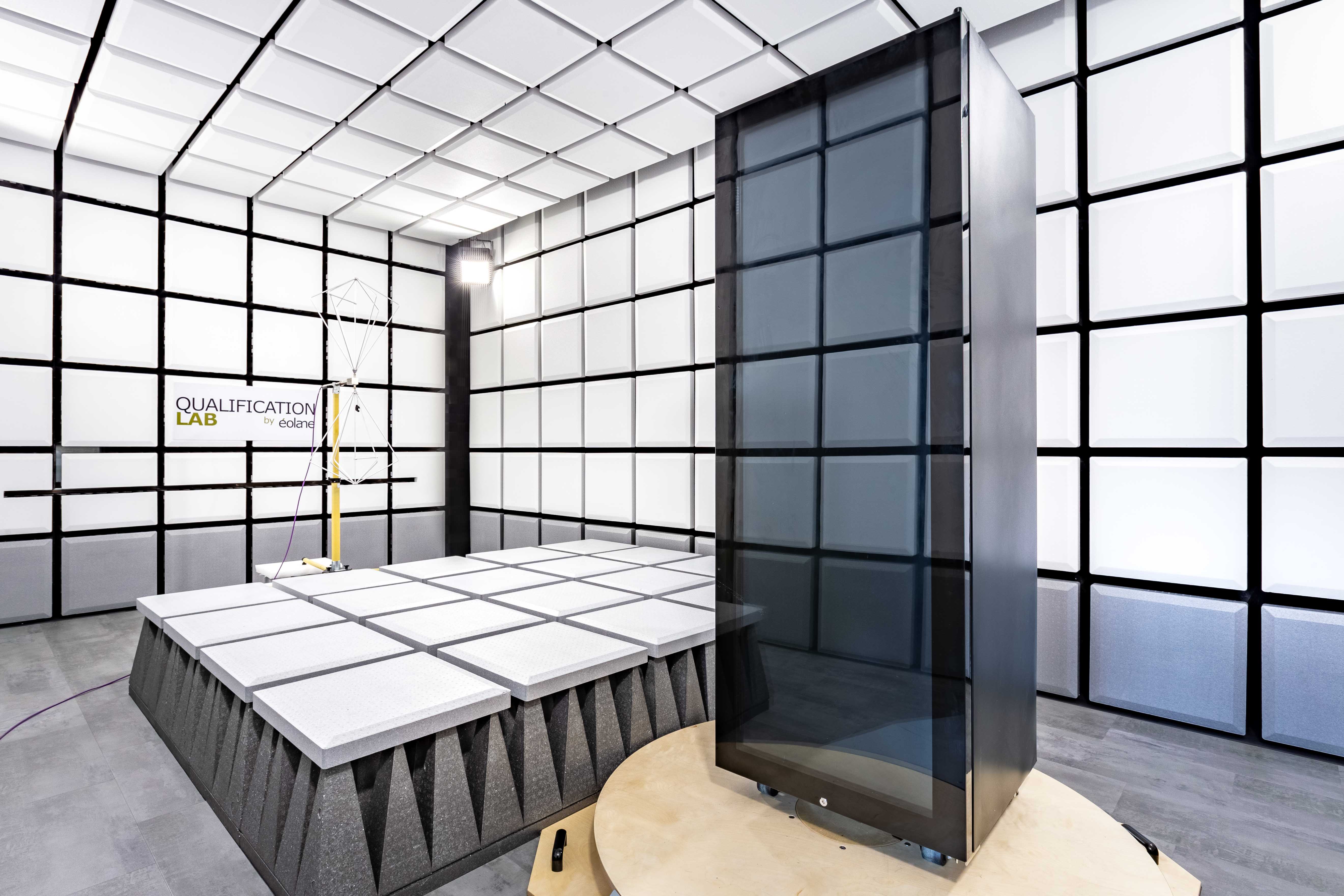

Photo de l'intérieur du laboratoire et d'une antenne

  • Une grande cage de Faraday : 8,3x5,5 m Full Anechoic Room,
  • Une Chambre Réverbérante à Brassage de Modes (CRBM),
  • Un Récepteur Rhode & Schwarz ESW26 : 26GHz, «Time Domain Scan» (1000 fois plus rapide qu'un récepteur classique),
  • Toutes les antennes requises de 10 kHz à 26 GHz,
  • Des amplificateurs de puissance pour essais à + de 600 V/m,
  • Des générateurs d’impulsions EN61000-4-x, ISO7637-x…
  • Site de mesure en espace libre pour RFID

Exemples de prestations

Exemples d’aide à la réglementation

  • Optimisation de la dénomination des appareils d'une gamme familiale afin de réduire les coûts d'enregistrement aux États-Unis pour les règles de la FCC
  • Utilisation de tests militaires ou automobiles pour justifier la conformité à certaines exigences du marquage CE
  • Choix de la norme requise pour le marquage CE et la réglementation automobile sur un appareil radio utilisé à la fois dans les trains et les bus

Exemples de service rapide d’obsolescence
Avec une bonne connaissance du matériel et une mise à jour de l'analyse des risques. Les experts d’éolane refont seulement les tests nécessaires pour s'assurer que la nouvelle référence maintiendra la conformité de l'appareil.


Exemples de tests réalisés

Radio : Qualification à la directive RED

  • EN 300220 pour LoRa ou autre dispositif à courte portée
  • EN 300330 pour les RFID (125kHz, 13.56MHz)
  • EN 300328 pour les appareils BT ou Wifi
  • EN 301893 pour le Wifi 5 GHz

CEM du marquage CE, tous types de produit

  • Essais EN 55032, EN 55035 pour les équipements ATI :  essais CISPR 16-2-1 et 16-2-3…
  • Essais d'immunité : EN 61000-4-2, EN 61000-4-3 jusqu'à 30V/m, EN 61000-4-4, -4-5, -4-6, -4-8, -4-11
  • EN 60601-1-2 pour les dispositifs médicaux
  • EN 50121-3-2 pour le matériel roulant ferroviaire
  • EN 301489-x pour les équipements radio

CEM automobile

  • CISPR 25 pour ECE R10 pour tous les SEEE : Sous-ensemble électrique/électronique
  • Immunité BCI et RF à 200 V/m ISO 11452-x
  • ESD selon la norme ISO 10605
  • Toutes les normes ISO 7637-x prochainement

CEM aéronautique et militaire

  • DO160 section 21 : émissions, section 15 : déviation compas
  • AECTP-500 NRE02 émissions rayonnées 10kHz-18GHz, NCE0x émissions conduites
  • Décharge électrostatique selon NCS12 de l'AECTP500, DO160 section 25
  • Immunité aux champs et courants injectés AECTP-500 NCS07, NRS02, DO160 section 20

Contact

Olivier Roy
olivier.roy@eolane.com
+33672632995

  • Expert en CEM et réglementation radio, responsable du laboratoire (plus de 20 ans d'expérience dans la même fonction)
  • Représentant d'éolane à Redca : The Radio Equipment Directive Compliance Association
